項目名稱：A320系列機型專用移動組合式全身機塢

業務單位：四川飛機維修工程有限公司

工程設計及承制單位：深圳耀天齊技術服務有限公司

項目技術需求：本技術需求為四川飛機維修工程有限公司根據實際生產需求情況編制，包括但不限于下述技術標準，制造及設計標準應符合中國人民共和國民用航空行業標準MH/T3012.17-2010。

基本要求：
1、A320系列機型專用移動組合式全身機塢由機頭塢（成都雙流國際機場和成都天府國際機場各1套）、機身塢1套、大翼塢（成都雙流國際機場1套和成都天府國際機場各2套）、電控行走智能監控垂平尾一體式尾塢1套組成。

2、機頭塢： 該套機頭塢由深圳耀天齊技術服務有限公司為四川飛機維修工程有限公司新建的機頭塢平臺。機頭塢由對稱的左右兩部分組成，交匯于飛機的中線，覆蓋雷達罩最前端至前客艙門區域，并與機身塢實現連通。機頭塢就位時不影響雷達罩的開啟。

每側機頭塢設計二層主工作平臺，頂層接近飛機頭頂區域，下層接近機頭中間高度區域并提供有進出前客艙門的通道。在機頭塢上設計有舷窗平臺，用于舷窗部位的工作，機腹平臺用于機身處機腹部分的工作，雷達罩平臺用于飛機雷達罩的工作需要。每側機頭塢均配置有連接地面的樓梯，樓梯寬度1200mm。

在下層主工作平臺上設置有高度合適的風擋平臺，材質為鋁合金，設有軌道，可輕松靈活地推行，方便對風擋進行檢修和更換。輔助平臺考慮人員的上下，設置有臺階。

前客艙門處的機頭塢局部結構設計合理，高度空間足夠，不影響客艙門的開啟和關閉；

3、機身塢：機身塢由不同長度的單元模塊拼接而成，對稱分列于飛機兩側，每側與機頭塢、平尾塢連接，形成可適應不同機型的從機頭到機尾的工作通道，便于工作人員進入需要工作的任何區域，不妨礙客艙門及貨艙門的開啟。

每個機身塢模塊提供三層工作平臺，頂層接近飛機機背區域，中層接近飛機中間高度區域，下層平臺接近飛機下部區域，以便對機腹兩側區域進行維修或打磨、噴漆作業。

跨大翼模塊采用固定長度的鋁合金過橋，兩層跨大翼平臺做成一體，具有強度高，穩定性好的特點。同時在跨大翼平臺對接時，只需簡單的機構進行對接鎖緊即可完成對接操作。過橋的受力結構設計合理，每層對接后可承載400kg，而不出現彎曲和下垂。（此類方案我公司已有交付案例，結構穩定性得到客戶好評）

為方便機身塢模塊的單獨使用，在含有跨大翼的模塊和其他使用頻繁的模塊上設置有可從地面上到各層工作平臺的樓梯。

單側每層工作平臺的荷載量為4人或400kg，單側輔助工作平臺的荷載量為2人或200kg。

每個機塢模塊的電源引線長10m、配備10A螺旋式三腳插頭，合理設置線纜存放裝置。

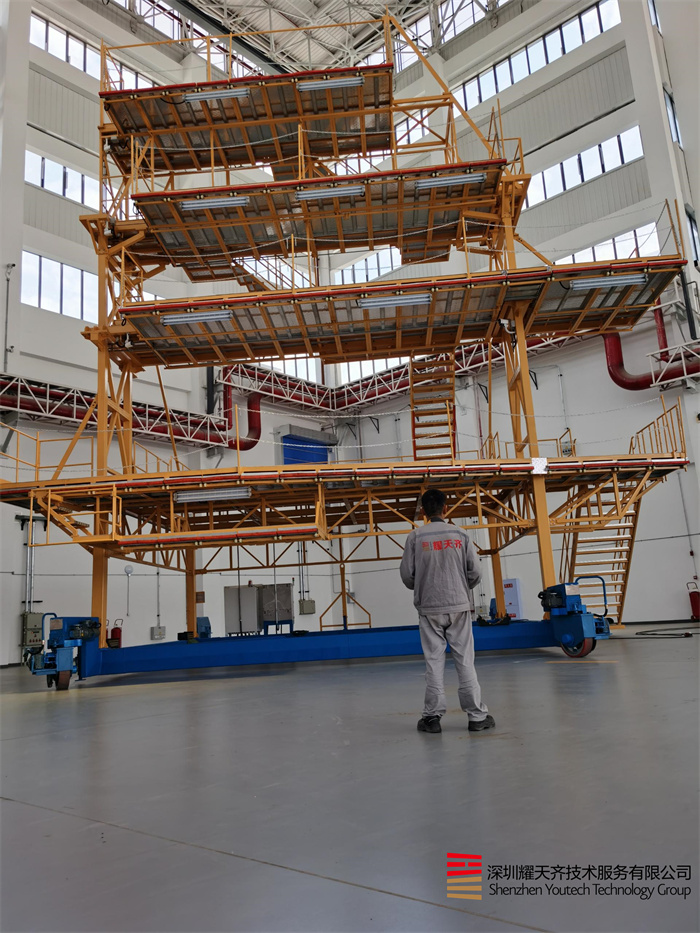

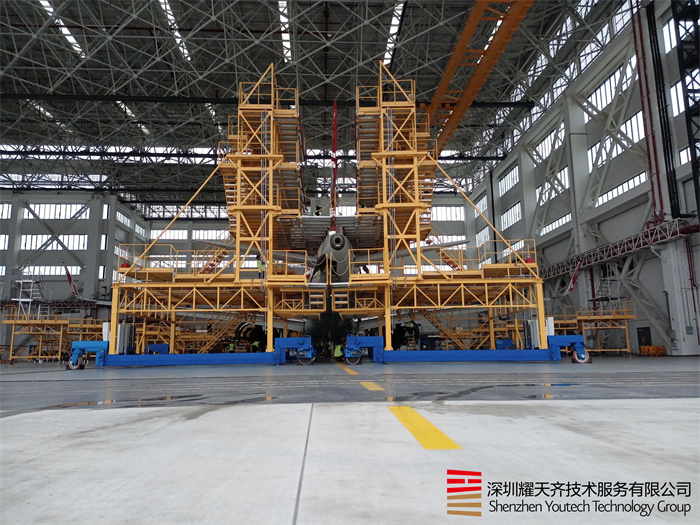

4、電控行走智能監控垂平尾一體式尾塢：該套垂平尾一體機塢設計采用垂尾塢、平尾塢一體化，垂尾塢坐落在平尾塢上，適用于A320系列（A318/A319/A320/A321）飛機尾部A檢、C檢、D檢及噴漆使用，工作區域包含飛機垂尾、平尾、APU、后客艙門位置；行走采用可分離式電動行走機構，在機庫內可以電動行走，機庫外可以牽引桿牽引行走，牽引速度不得大于5KM/h。
